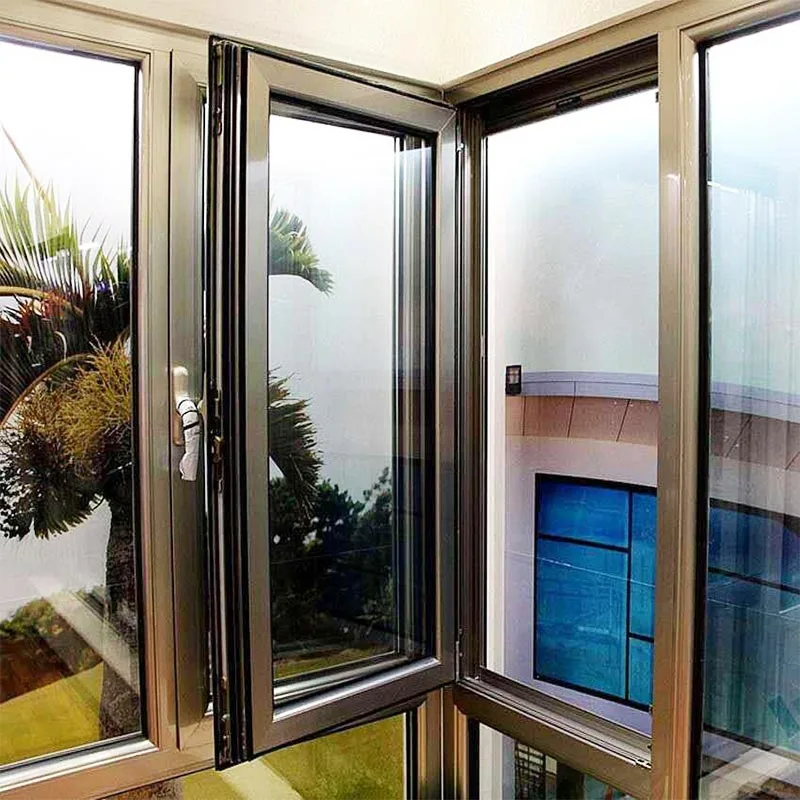

வெப்ப முறிவு அலுமினிய அலாய் ஜன்னல்கள்

தெர்மல் பிரேக் அலுமினியம் அலாய் விண்டோஸ் என்றால் என்ன?

எம்ஜி மெட்டலின் தொழிற்சாலை-தரமான தெர்மல் பிரேக் அலுமினிய அலாய் விண்டோஸ் (தெர்மல் பிரேக் அலுமினியம் அலாய் விண்டோஸ் என்றும் அழைக்கப்படுகிறது) "தெர்மல் பிரேக்" தொழில்நுட்பத்தின் அடிப்படையில் உருவாக்கப்பட்ட ஆற்றல் சேமிப்பு கட்டிட ஜன்னல்கள். முக்கிய வரையறை: மூலம் குறைந்த வெப்ப கடத்துத்திறன் வெப்ப முறிவு பட்டை உட்பொதித்தல் (முக்கியமாக PA66 நைலான் வெப்ப முறிவு துண்டு, 25% கொண்டது கண்ணாடி இழை வலுவூட்டல்) அலுமினிய அலாய் சுயவிவரத்திற்குள், சுயவிவரம் சுயாதீன உட்புறமாக பிரிக்கப்பட்டுள்ளது மற்றும் வெளிப்புற கட்டமைப்புகள், "அலுமினியம்-தெர்மல் பிரேக் ஸ்ட்ரிப்-அலுமினியம்" ஆகியவற்றின் கலவையான குழியை உருவாக்குகிறது, இதனால் கட்டமைப்பு ரீதியாக வெட்டப்படுகிறது உலோகத்தின் வெப்ப கடத்து பாதையில் இருந்து.

அதன் முக்கிய அம்சங்கள் பின்வருமாறு:

1. கட்டமைப்பு கோட்பாடு: வெப்ப முறிவு அலுமினியம் அலாய் விண்டோஸ் குறைந்த வெப்ப கடத்துத்திறன் வெப்ப காப்பு உட்பொதிக்கிறது அலுமினிய சுயவிவரங்களுக்குள் உள்ள கீற்றுகள், "அலுமினிய-வெப்ப காப்பு துண்டு-அலுமினியம்" கலவை குழியை உருவாக்குகின்றன. இது வெப்ப பாலங்களை திறம்பட தடுக்கிறது, விரைவான வெப்ப கடத்துத்திறன் மற்றும் பாரம்பரியத்தில் மோசமான காப்பு ஆகியவற்றின் சிக்கல்களை தீர்க்கிறது அலுமினிய ஜன்னல்கள், அலுமினியத்தின் வலிமை மற்றும் செயலாக்கத்தின் எளிமை ஆகியவற்றின் நன்மைகளைத் தக்கவைத்துக்கொள்ளும்.

2. பொருள் தரநிலைகள்: அனைத்து தெர்மல் பிரேக் அலுமினியம் அலாய் விண்டோஸ் சுயவிவரங்களும் GB/T 5237-2017 தேசியத்துடன் இணங்குகின்றன நிலையான தேவைகள், 1.4-2.0mm சுவர் தடிமன் கொண்டது. வெப்ப காப்பு துண்டு PA66 பொருளால் ஆனது, இரட்டை மெருகூட்டப்பட்ட ஜன்னல்கள் (பொதுவாக 5mm+20A+5mm அமைப்பு) மற்றும் EPDM சீல் கீற்றுகளுடன் இணைந்து முழுமையான கட்டுமானம் வெப்ப காப்பு, ஒலி காப்பு மற்றும் நீர்ப்புகா அமைப்பு.

3. நிலையான செயல்திறன்: தெர்மல் பிரேக் அலுமினியம் அலாய் விண்டோஸ் வெப்ப காப்பு அடைகிறது (K-மதிப்பு 2.23–2.94 W/(m²·K)) மற்றும் ஒலி காப்பு (30-40 W/(m²·K)) பல-குழி வடிவமைப்பு மற்றும் பல முத்திரைகள் மூலம். அம்சங்கள் எதிர்ப்பு அடங்கும் காற்றழுத்தம் (dB), கொள்ளையடித்தல், நீர்ப்புகாப்பு, மற்றும் ஒடுக்கம் தடுப்பு, பசுமை கட்டிட ஆற்றல் சேமிப்பு சந்திப்பு தேவைகள்.

பொருந்தக்கூடிய காட்சி

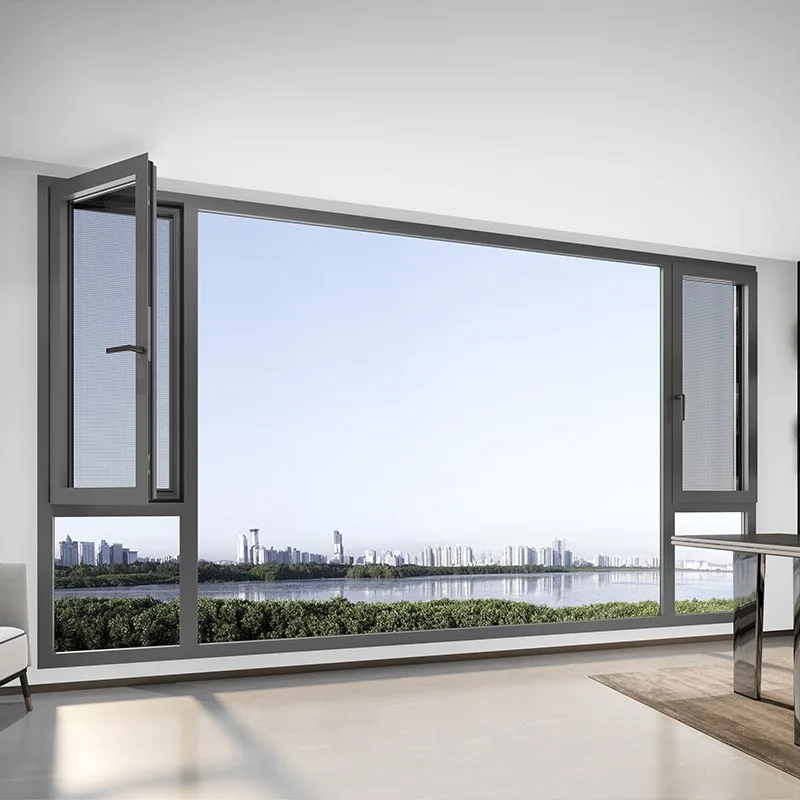

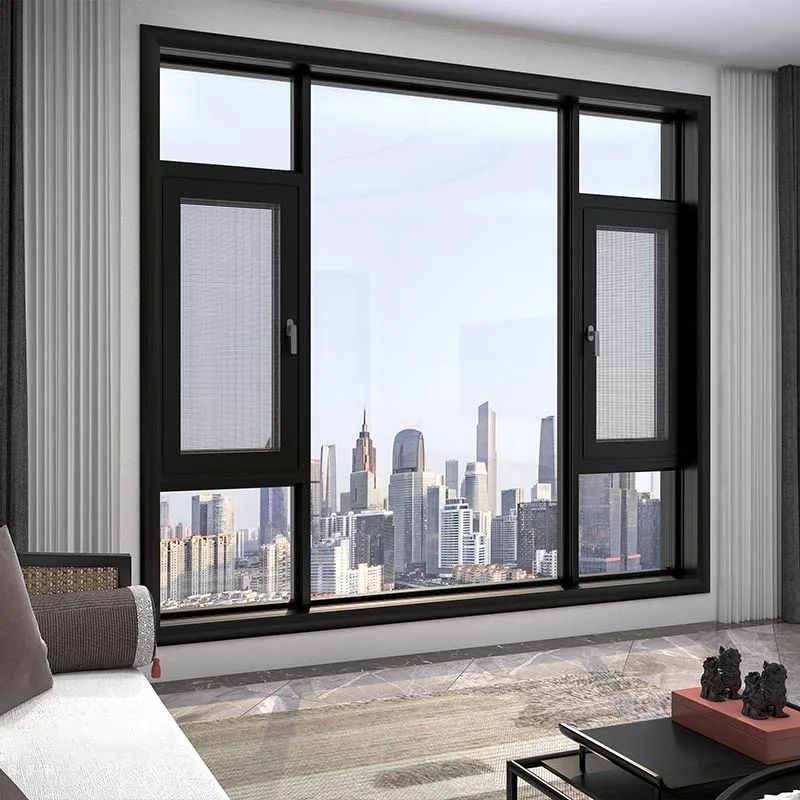

தெர்மல் பிரேக் அலுமினிய அலாய் ஜன்னல்கள் குடியிருப்பு கட்டிடங்கள், வணிக கட்டிடங்கள், உயரமான கட்டிடங்களுக்கு ஏற்றது. திட்டங்கள் மற்றும் பிற காட்சிகள். பெரிய வெப்பநிலை வேறுபாடுகள் கொண்ட சூழல்களுக்கு அவை குறிப்பாக பொருத்தமானவை, கடுமையான ஒலி மாசு, அல்லது அதிக ஆற்றல் சேமிப்பு தேவைகள். அவை அடுக்கு ஜன்னல்கள், நெகிழ் என வடிவமைக்கப்படலாம் ஜன்னல்கள் மற்றும் தேவைகளுக்கு ஏற்ப மற்ற திறப்பு முறைகள் மற்றும் தனிப்பயனாக்கப்பட்ட தனிப்பயனாக்கலை ஆதரிக்கிறது.

உற்பத்தி செயல்முறை

படி 1: மூலப்பொருள் கொள்முதல் மற்றும் உள்வரும் ஆய்வு

மையமானது உயர்தர மூலப்பொருட்களின் தேர்வு மற்றும் இணக்க சோதனை, இது அடிப்படை உத்தரவாதமாகும் தெர்மல் பிரேக் அலுமினிய அலாய் விண்டோஸின் செயல்திறனுக்காக. தேசிய தரத்தை பூர்த்தி செய்யும் முக்கிய மூலப்பொருட்கள் மட்டுமே பயன்படுத்தப்படுகின்றன, மேலும் தாழ்வான மாற்றுகள் நிராகரிக்கப்படுகின்றன.

1. மூலப்பொருள் கொள்முதல்: 6063-T5 கன்னி அலுமினிய சுயவிவரங்கள் (வீட்டிற்கான பிரதான 2.0மிமீ சுவர் தடிமன் அலங்காரம்/பொறியியல்), PA66 நைலான் வெப்ப காப்புப் பட்டைகள் (25% கண்ணாடி இழை வலுவூட்டல் கொண்டது), Xinyi 3C சான்றளிக்கப்பட்ட டெம்பர்டு கிளாஸ், EPDM கலவை நுரை சீல் செய்யும் பட்டைகள், பைஜ்/ருயினாஸ் போன்ற பிராண்டுகளின் வன்பொருள், ஒட்டப்பட்டது மூலையில் அடைப்புக்குறிகள், 304 துருப்பிடிக்காத எஃகு கண்ணி, முதலியன;

2. உள்வரும் ஆய்வு: மூலப்பொருள் தகுதிச் சான்றிதழ்களைச் சரிபார்க்கவும் (கண்ணாடி 3C சான்றிதழ், சுயவிவரம் போன்றவை பொருள் சோதனை அறிக்கைகள்), சுயவிவர சுவர் தடிமன், வெப்ப காப்பு துண்டு வெப்ப கடத்துத்திறன் மற்றும் கண்ணாடி ஆகியவற்றை அளவிடவும் தடிமன், மற்றும் ஒவ்வொரு தொகுதி மூலப்பொருட்களும் சந்திக்கிறதா என்பதை உறுதிப்படுத்த, சிதைந்த மற்றும் குறைபாடுள்ள மூலப்பொருட்களைத் திரையிடவும் உற்பத்தி தரநிலைகள்.

படி 2: அலுமினிய சுயவிவரங்களின் துல்லியமான இயந்திரம் (வெற்றிடுதல்/அரைத்தல்/குத்துதல்)

முழுமையாக CNC எந்திரம் பரிமாண துல்லியத்தை உறுதி செய்கிறது, தனிப்பயனாக்கப்பட்ட வீட்டு அலங்காரத்தின் அளவு தேவைகளை பூர்த்தி செய்கிறது பொறியியல் திட்டங்களில் தனிப்பயனாக்கம் மற்றும் தரப்படுத்தப்பட்ட வெகுஜன உற்பத்தி, பிழைகள் 0.1 மிமீக்குள் கட்டுப்படுத்தப்படுகின்றன.

1. CNC Blanking: வடிவமைப்பு வரைபடங்களின் அடிப்படையில் (தனிப்பயன்/பொறியியல் ஆர்டர்கள்), CNC துல்லியமான வெட்டும் மரக்கட்டைகள் வெட்டுவதற்குப் பயன்படுத்தப்படுகின்றன. அலுமினிய சுயவிவரங்கள் ஒரு நிலையான நீளத்திற்கு. வெட்டப்பட்ட பிறகு, அரிப்புகளைத் தடுக்க சுயவிவரங்களின் இறுதி முகங்கள் அழிக்கப்படுகின்றன அடுத்தடுத்த கூறுகள்.

2. துல்லிய அரைத்தல்: CNC அரைக்கும் இயந்திரங்கள் இயந்திர கீல் பள்ளங்கள், வெப்ப காப்பு துண்டு பள்ளங்கள், வடிகால் பள்ளங்கள், பூட்டுதல் புள்ளி பள்ளங்கள், முதலியன, துல்லியமான பள்ளம் ஆழம் மற்றும் நிலை உறுதி, அடித்தளம் அமைக்க அடுத்தடுத்த சட்டசபை.

3. CNC குத்துதல்: CNC குத்தும் இயந்திரங்கள் இயந்திர மவுண்டிங் துளைகள் மற்றும் சாளர சட்டங்களுக்கான இணைப்பு துளைகள் மற்றும் புடவைகள், கைமுறையாக குத்துவதன் ஓட்டை நிலை விலகல்களைத் தவிர்ப்பது மற்றும் வன்பொருளின் பாதுகாப்பான நிறுவலை உறுதி செய்தல் மற்றும் பாகங்கள்.

படி 3: கோர் தெர்மல் பிரேக் செயல்முறை - வெப்ப காப்பு துண்டு செருகல் மற்றும் சுயவிவர உருட்டல் கலவை

இது தெர்மல் பிரேக் அலுமினியம் அலாய் விண்டோஸை உற்பத்தி செய்வதில் முக்கிய செயல்முறையாகும், அதன் வெப்பத்தை நேரடியாக தீர்மானிக்கிறது காப்பு செயல்திறன். இந்த செயல்முறை "அலுமினியம்-வெப்ப காப்பு" ஒரு கலவை வெப்ப முறிவு கட்டமைப்பை உருவாக்குகிறது ஸ்ட்ரிப்-அலுமினியம்," உலோகத்தின் வெப்ப கடத்தல் பாதையை வெட்டுகிறது.

1. வெப்ப காப்பு துண்டு செருகல்: PA66 நைலான் வெப்ப காப்புப் பட்டைகள் துல்லியமாகவும் சீராகவும் செருகப்படுகின்றன அலுமினிய சுயவிவரத்தின் பிரத்யேக வெப்ப காப்பு பள்ளங்கள், துண்டுக்கும் இடையே இறுக்கமான பொருத்தத்தை உறுதி செய்கிறது தளர்வு அல்லது தவறான அமைப்பு இல்லாமல் பள்ளம்.

2. CNC ரோலிங் கலவை: அலுமினியம் சுயவிவரம் செருகப்பட்ட வெப்ப காப்பு துண்டு ஒரு CNC உருட்டலில் வைக்கப்பட்டுள்ளது இயந்திரம். உருட்டல் அலுமினிய சுயவிவரத்தையும் வெப்ப காப்புப் பகுதியையும் இறுக்கமாக ஒன்றாக அழுத்தி, ஒற்றை உருவாக்குகிறது வெப்ப உடைந்த அலுமினிய சுயவிவரம். லேமினேஷன் பிறகு, கலப்பு வலிமை delamination அல்லது தடுக்க சோதிக்கப்படுகிறது பிந்தைய பயன்பாட்டின் போது பிரித்தல், நிலையான வெப்ப காப்பு செயல்திறனை உறுதி செய்கிறது.

படி 4: கார்னர் அசெம்பிளி மற்றும் கேவிட்டி சீலிங் வலுவூட்டல்

"பிசின் ஊசி + குழி உகப்பாக்கம்" செயல்முறையைப் பயன்படுத்தி, இந்த முறை பொருத்தமானது உயரமான கட்டிடங்கள் உட்பட பல்வேறு காட்சிகளின் காற்றழுத்த எதிர்ப்பு மற்றும் நீர்ப்புகா தேவைகள் வில்லாக்கள்.

1. கார்னர் அசெம்பிளி பொசிஷனிங்: முன் தயாரிக்கப்பட்ட வெப்ப உடைந்த அலுமினிய சுயவிவரங்கள் சாளரத்தில் கூடியிருக்கின்றன வடிவமைப்பு வரைபடங்களின்படி பிரேம்கள் மற்றும் புடவைகள். இணைக்க சிறப்பு பிசின் ஊசி மூலையில் அடைப்புக்குறிகள் பயன்படுத்தப்படுகின்றன சுயவிவரங்களின் மூலைகள், சட்டமானது சதுரமாகவும், சிதைவு இல்லாமல் இருப்பதையும் உறுதி செய்கிறது.

2. உயர் அழுத்த ஒட்டும் ஊசி: மூலை அசெம்பிளி பிசின் அதிக அழுத்தத்தின் கீழ் உள்ள இடைவெளிகளில் செலுத்தப்படுகிறது மூலை அடைப்புக்குறிகள் மற்றும் சுயவிவரங்கள். பிசின் இடைவெளிகளை நிரப்பி குணப்படுத்திய பிறகு, ஒரு சீல் அமைப்பு உருவாகிறது மூலைகள், சட்டத்தின் ஒட்டுமொத்த வலிமையை மேம்படுத்துகிறது மற்றும் மூலைகளிலிருந்து மழைநீர் வெளியேறுவதைத் தடுக்கிறது.

3. குழிவு சிகிச்சை: வெப்பத்தை மேலும் மேம்படுத்துவதற்குத் தேவைக்கேற்ப சுயவிவரத் துவாரங்களில் காப்புப் பருத்தி நிரப்பப்படுகிறது. காப்பு. அதே நேரத்தில், பூச்சிகள் மற்றும் குப்பைகளை தடுக்க வடிகால் துளைகளில் வடிகால் வலைகள் நிறுவப்பட்டுள்ளன. துவாரங்களுக்குள் நுழைந்து வடிகால் அமைப்பை அடைத்தல்.

படி 5: தனிப்பயனாக்கப்பட்ட இன்சுலேட்டிங் கண்ணாடி செயலாக்கம் மற்றும் சீல்

கண்ணாடி என்பது தெர்மல் பிரேக் அலுமினிய அலாய் விண்டோஸின் முக்கிய அங்கமாகும், இது ஒலி காப்பு, வெப்ப காப்பு, மற்றும் ஒளி பரிமாற்றம். தொழிற்சாலை-தனிப்பயனாக்கப்பட்ட செயலாக்கம் ஒரு இறுக்கமான முத்திரையை உறுதிசெய்கிறது, மூடுபனி மற்றும் நீர் உட்செலுத்தலைத் தடுக்கிறது பின்னர்.

1. அடிப்படை கண்ணாடி செயலாக்கம்: டெம்பர்டு கண்ணாடி பரிமாணங்களை வரிசைப்படுத்த வெட்டப்படுகிறது. தடுக்க விளிம்புகள் தரை மற்றும் சேம்பர் மிதமான பிறகு தன்னிச்சையான உடைப்பு மற்றும் கீறல்கள்.

2. இன்சுலேடிங் கிளாஸ் அசெம்பிளி: இன்சுலேடிங் கிளாஸ் ஃப்ரேம் ஒரு ஒருங்கிணைந்த வளைந்த அலுமினியப் பட்டையைப் பயன்படுத்தி கட்டப்பட்டுள்ளது. தி வெட்டப்பட்ட கண்ணாடி பின்னர் அலுமினிய துண்டுடன் கூடியது, டெசிகாண்ட் நிரப்பப்பட்டது, மேலும் பியூட்டில் சீலண்ட் செலுத்தப்படுகிறது முதல் முத்திரை. பாலிசல்பைட் முத்திரை குத்த பயன்படும் மெழுகு போன்ற ஒரு வகை பிசின்/கட்டமைப்பு பிசின் இரண்டாவது முத்திரைக்கு வெளிப்புறத்தில் பயன்படுத்தப்பட்டு, 5 மிமீ + 20A ஐ உருவாக்குகிறது. + 5மிமீ (பிரதான விவரக்குறிப்பு) இன்சுலேடிங் கண்ணாடி அலகு.

3. மந்த வாயு நிரப்புதல்: உயர்நிலை தனிப்பயனாக்கப்பட்ட மற்றும் திட்ட ஆர்டர்களுக்கு, இன்சுலேடிங் கண்ணாடியில் ஆர்கான் வாயு நிரப்பப்படுகிறது வெப்பம் மற்றும் ஒலி காப்பு செயல்திறனை மேம்படுத்த மற்றும் ஒடுக்கம் குறைக்க குழி.

படி 6: சாளர அசெம்பிளி - கண்ணாடி நிறுவல் மற்றும் துணை நிறுவல்

இது ஒரு மாடுலர் அசெம்பிளி செயல்முறையாகும், இது உறுதிசெய்ய "பல முத்திரைகள் மற்றும் பாதுகாப்பான பொருத்தம்" என்ற கொள்கையை கண்டிப்பாக கடைபிடிக்கிறது. சாளரத்தின் ஒட்டுமொத்த சீல் செயல்திறன் மற்றும் செயல்பாட்டு நிலைத்தன்மை.

1. கண்ணாடி நிறுவல்: பதப்படுத்தப்பட்ட காப்பிடப்பட்ட கண்ணாடி ஜன்னல் சட்டகம்/சட்டையின் கண்ணாடி பள்ளத்தில் பதிக்கப்பட்டுள்ளது. EPDM சீல் கீற்றுகள் கண்ணாடி மற்றும் சுயவிவரத்திற்கு இடையில் நிறுவப்பட்டு, பின்னர் கண்ணாடி அழுத்த பட்டைகள் மூலம் பாதுகாக்கப்படுகின்றன முத்திரை முதல் அடுக்கு அமைக்க.

2. துணை நிறுவல்: EPDM கலப்பு நுரை சீல் கீற்றுகள் தொடர்ச்சியாக நிறுவப்பட்டுள்ளன (சுயவிவர மூட்டுகளில் மற்றும் திறந்த இடைவெளிகள்) முழு சாளரத்திற்கும் பல முத்திரைகளை அடைய. அதே நேரத்தில், 304 துருப்பிடிக்காத எஃகு மெஷ் சேஷ்கள் உள்ளன பாதுகாப்பு மற்றும் காற்றோட்டம் தேவைகளை பூர்த்தி செய்ய நிறுவப்பட்டது.

படி 7: வன்பொருள் நிறுவல் மற்றும் திறப்பு செயல்பாடு பிழைத்திருத்தம்

சாளரத்தின் திறப்பு, அதன் திருட்டு எதிர்ப்பு பண்புகள் மற்றும் அதன் மென்மையை வன்பொருள் நேரடியாக தீர்மானிக்கிறது ஆயுள். நிறுவிய பின், ஒரு மென்மையான பயனர் அனுபவத்தை உறுதிப்படுத்த முழு செயல்முறையும் பிழைத்திருத்தம் செய்யப்படுகிறது.

1. ஹார்டுவேர் அசெம்பிளி: பிராண்டட் கீல்கள், கைப்பிடிகள், லாக்கிங் பாயிண்ட்கள், டிரான்ஸ்மிஷன் மெக்கானிசம்கள் மற்றும் பிற வன்பொருளை நிறுவவும் வடிவமைப்பு தேவைகளுக்கு ஏற்ப பாகங்கள். அனைத்து திருகுகளும் பின்னர் தளர்த்தப்படுவதைத் தடுக்க வலுப்படுத்தப்படுகின்றன.

2. செயல்பாட்டு பிழைத்திருத்தம்: தெர்மல் பிரேக்கின் புஷ்-புல், ஸ்விங்-திறந்த மற்றும் பூட்டுதல் செயல்பாடுகளை மீண்டும் மீண்டும் பிழைத்திருத்தம் அலுமினியம் அலாய் விண்டோஸ் மென்மையான திறப்பு, பாதுகாப்பான பூட்டுதல் மற்றும் சீரான இடைவெளிகளை உறுதிப்படுத்துகிறது. அதே நேரத்தில், வரம்பை பிழைத்திருத்தவும் அதிகப்படியான திறப்பு கோணங்கள் மற்றும் பாதுகாப்பு சிக்கல்களைத் தடுக்க, வெவ்வேறு காட்சிகளின் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப மாறவும் குடியிருப்புகள், பள்ளிகள் மற்றும் ஓய்வூதிய சமூகங்கள் போன்றவை.

படி 8: முடிக்கப்பட்ட தயாரிப்பு முழு ஆய்வு மற்றும் பேக்கேஜிங் ஏற்றுமதிக்கு முன் இறுதி முக்கிய சோதனைச் சாவடி.

அனைத்து ஆய்வுகளையும் முடித்த பின்னரே, அலுமினியத்தின் வெப்ப முறிவை உறுதிசெய்து, தயாரிப்புகளை பேக்கேஜ் செய்து அனுப்ப முடியும். வாடிக்கையாளருக்கு வழங்கப்படும் அலாய் விண்டோஸ் தர சிக்கல்கள் இல்லாதது மற்றும் தரக் கட்டுப்பாட்டுத் தேவைகளைப் பூர்த்தி செய்கிறது மொத்த கொள்முதல்.

1. முழு ஆய்வு: முழு சாளரமும் ஒரு காட்சி ஆய்வுக்கு உட்படுகிறது (பெயிண்ட், சீம்கள் மற்றும் நேர்த்தியை சரிபார்த்தல் துணை நிறுவல்), செயல்திறன் மாதிரி (தண்ணீர் இறுக்கம், காற்று இறுக்கம் மற்றும் காற்று அழுத்த எதிர்ப்பு, சோதனை செய்யப்பட்டது தேசிய தரநிலைகளின்படி), மற்றும் செயல்பாட்டு மறு ஆய்வு (திறத்தல், பூட்டுதல் மற்றும் சீல் இடைவெளிகளை மீண்டும் உறுதிப்படுத்துதல்).

2. முடிக்கப்பட்ட தயாரிப்பு பேக்கேஜிங்: தகுதிவாய்ந்த ஜன்னல்கள் முத்து பருத்தி மற்றும் பாதுகாப்பு படம், மற்றும் திடமான மூலையில் மூடப்பட்டிருக்கும் போக்குவரத்தின் போது சேதம் மற்றும் சிதைவைத் தடுக்க சட்ட மூலைகளில் பாதுகாப்பாளர்கள் சேர்க்கப்படுகின்றன. தொகுக்கப்பட்டுள்ளது கொள்முதல் வரிசையின்படி தொகுதிகள், ஒவ்வொரு தொகுதியிலும் நிறுவல் வரைபடங்கள், துணைப் பொதிகள் மற்றும் ஏ தயாரிப்பு சான்றிதழ்.

3. லாஜிஸ்டிக்ஸ் மற்றும் டெலிவரி: ஆர்டர் தேவைகளுக்கு ஏற்ப லாஜிஸ்டிக்ஸ் மற்றும் டெலிவரி ஏற்பாடு செய்யப்பட்டுள்ளது. தனிப்பயனாக்கப்பட்ட வீட்டு அலங்காரத்திற்கான ஒற்றை-துண்டு டெலிவரி மற்றும் மொத்த திட்ட கொள்முதல்களுக்கு முழு டிரக்லோட் டெலிவரி, நிறுவல் தளத்திற்கு தயாரிப்புகளின் பாதுகாப்பான விநியோகத்தை உறுதி செய்தல்.
